CDC3310

CDC型号系列贴片功率电感

采用铁合金材料热喷涂技术，具有高通流和低损耗特性

闭合磁路的设计减少了漏磁通

较优的电磁兼容性和高能量储存

较大的电感值范围

工作温度：-40℃～+125℃

主要应用于医疗仪器、智能手机、平板电脑、VR虚拟现实、便携式游戏机、智能穿戴等

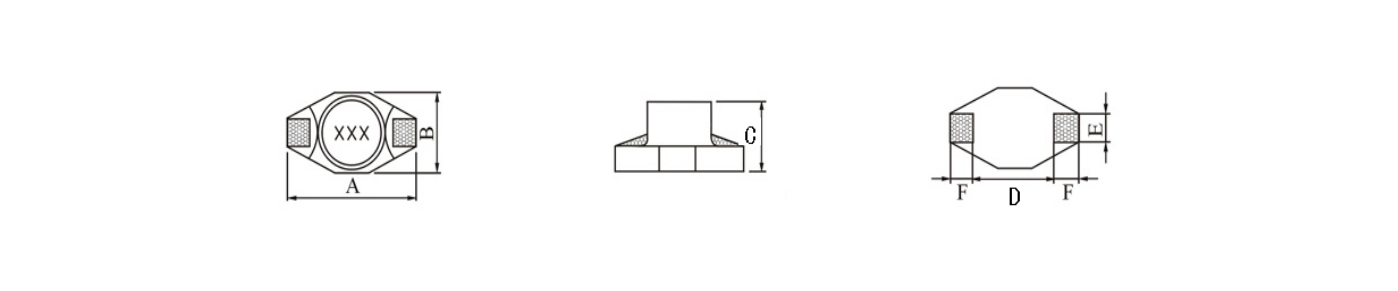

外观尺寸Outline dimension

外观参数Exterior size / 单位：mm

◆ A（max）：12.95 ◆ B（max）：9.40 ◆ C（max）：3.50 ◆ D：7.62 ◆ E：2.54 ◆ F：2.54

电气特性Electrical / 单位：mm

型号/NO

L/uH

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

CDC3310-100M

110

2.12

2.40

CDC3310-150M

130

2.00

2.20

CDC3310-180M

150

1.85

2.00

CDC3310-220M

180

1.65

1.80

CDC3310-330M

230

1.52

1.60

CDC3310-390M

260

1.40

1.50

CDC3310-470M

300

1.35

1.40

CDC3310-560M

350

1.12

1.30

CDC3310-680M

390

0.85

1.00

CDC3310-101K

100

450

0.80

0.95

CDC3310-151K

150

660

0.76

0.90

CDC3310-181K

180

760

0.68

0.80

CDC3310-221K

220

840

0.55

0.70

CDC3310-331K

330

940

0.50

0.65

CDC3310-391K

390

1200

0.45

0.60

CDC3310-471K

470

1400

0.40

0.55

CDC3310-561K

560

1900

0.45

0.50

CDC3310-681K

680

2100

0.38

0.45

注释

■ K表示电感值的公差为±10%，M表示电感值的公差为±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有数据基于环境温度25℃条件下测试

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本页面未能录入全部或最新的数据，请您在订购前向本公司咨询精准参数及样品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 测试条件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存条件：温度 5～40°C，相对湿度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 产品储存期不建议超过 12 个月

■ The storage period of the product is not recommended to exceed 12 months
