小体积一体成型电感ASD0630技术资料（白皮书）

版本号：V1.0

发布日期：2025 年 3 月

出品单位：深圳市安瑞科电子有限公司

一、产品概述

ASD0630 是深圳市安瑞科电子针对大功率、高密度电源应用场景，自主研发的 0630 标准贴片一体成型功率电感。产品采用高磁通合金粉末高压压铸工艺，搭配全封闭磁屏蔽结构，核心具备体积紧凑、高饱和电流、低损耗、宽温稳定、抗干扰性强等优势，可直接对标国际同尺寸主流型号，广泛适配 AI 算力设备、新能源汽车、工业控制、高端消费电子、5G 通信等中大功率供电场景，为设备小型化、高效化设计提供可靠支撑。

1.1 核心产品定位

所属系列：ASD 一体成型功率电感系列

封装尺寸：6.0mm×6.3mm×3.0mm（0630 贴片封装），适配高密度 PCB 贴装，兼容卷带包装（单盘 1500pcs），可直接融入自动化产线适用等级：默认工业级标准，支持 AEC-Q200 车规级定制，可满足汽车电子、军工、医疗等高端领域的高可靠性要求

工作温度范围：-55℃~+155℃ 极端宽温区间，远超常规工业级标准，可稳定适配车载、工业等严苛工况环境

核心优势：紧凑体积兼顾大功率输出、最高 60A 饱和电流、全磁屏蔽低 EMI、超低 DCR 高效节能、高抗振防腐蚀、运行无蜂鸣噪音

1.2 典型应用场景

AI 与算力设备：AI 服务器主板、GPU/FPGA 核心供电、高速 PCB 电源模块、POL 点供电源、高速 PC 显卡供电

新能源汽车电子：车载 DC-DC 变换器、BMS 电池管理系统、ADAS 域控制器、车灯驱动电源、车载充电模块（OBC）、车载传感器供电

工业控制领域：工业开关电源、伺服驱动器、PLC 自动化设备、工业 UPS 电源、工业变频器、军工设备供电

高端消费电子：100W 及以上氮化镓快充、笔记本电脑/平板大功率电源、便携式医疗设备、高性能 IoT 终端、蓝牙耳机等小型大功率设备

通信与快充：5G 基站电源、大功率快充适配器、LED 智能驱动电源、分布式电源系统 DC-DC 变换器

二、结构与工艺核心优势

2.1 一体压铸成型结构

产品采用高磁通合金磁粉高压压铸工艺，将绕组完全包裹于磁芯内部，形成全封闭磁路结构，相比传统绕线电感实现三大核心性能升级，从根源提升产品可靠性与适配性：

低干扰设计：全封闭磁路有效抑制漏磁，漏磁量仅为传统电感的 1/5，EMI 电磁干扰大幅降低，运行无啸叫、无蜂鸣噪音（一体成型无气隙，避免磁致伸缩效应），不干扰周边高速信号芯片与敏感电路（如 ADC、射频前端）

高效散热：一体化结构热阻低，热量可通过磁性材料快速传导至 PCB 板，散热效率优于传统电感，长期满负荷运行时参数稳定性更强，电感量温漂控制精准

高可靠性：机械强度突出，具备优异的抗振、抗冲击性能，全密封结构可实现防水防潮、防腐蚀，适配车载、工业、军工等恶劣应用环境，不易因环境变化导致性能衰减

2.2 扁平线绕组技术（高端型号可选）

高端型号采用高纯度扁平铜带绕制，相比传统圆线电感，针对性优化大功率、高频工况下的性能表现，适配更高要求的电源设计需求：

低损耗高效：绕组占空比显著提升，DCR（直流电阻）降低 30% 以上，最低可至 1.7mΩ，导通损耗大幅减少，电源转换效率提升 15% 以上

低温升设计：扁平铜带散热面积更大，在饱和电流工况下温升更低，可有效避免因过热导致的设备故障，延长产品使用寿命

高频适配：高频交流损耗小，可稳定适配 100kHz~1MHz 高频开关电源工况，磁滞损耗、涡流损耗大幅降低，适配大功率高频供电场景

2.3 高可靠性制造工艺

高温绝缘系统：内置高品质绝缘材料，耐压性能优异，绝缘等级完全满足工业级、车规级标准，适配高电压、高可靠性应用场景

精密贴片焊盘：采用优化设计的焊盘结构，适配自动化 SMT 贴装工艺，焊接强度高、生产良率稳定，可满足规模化量产需求

全密封防护：全封闭结构具备优异的防水、防潮、防腐蚀性能，可适应多湿度、多粉尘的复杂工况，无需额外防护措施即可长期稳定工作

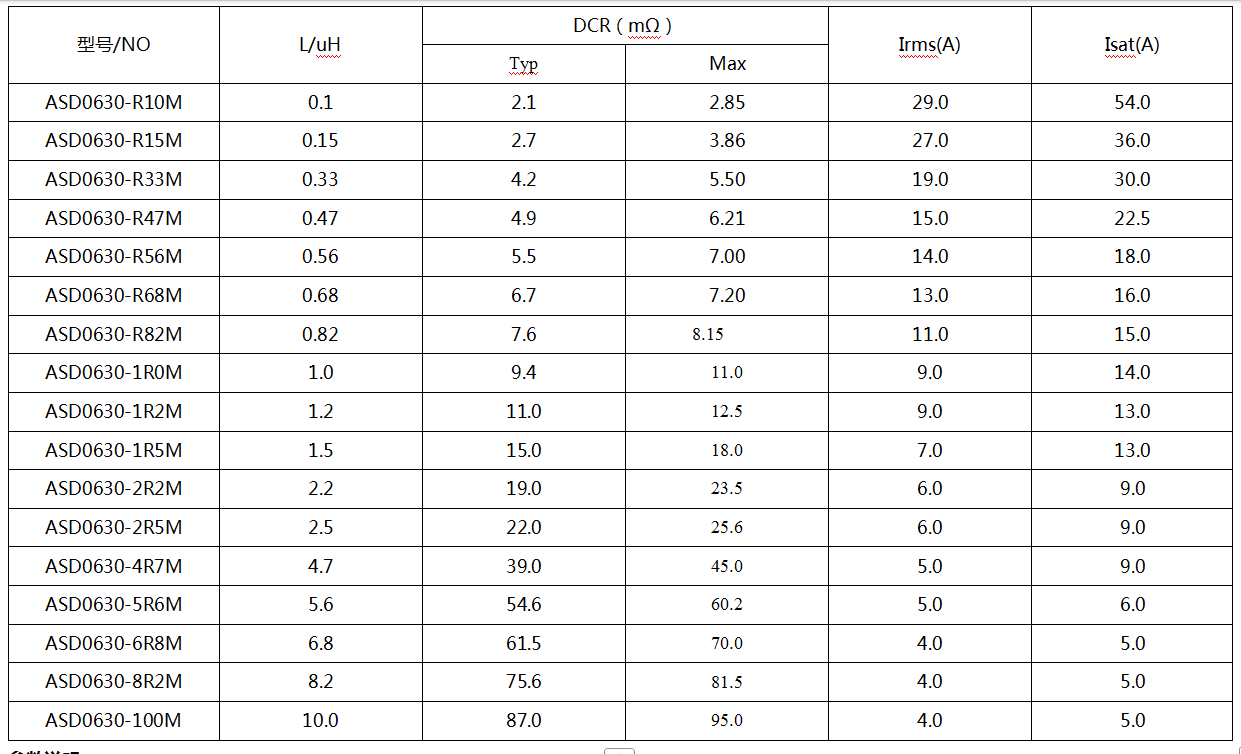

三、关键电气参数（典型型号）

参数说明

1.Irms（额定连续工作电流）：环境温度 25℃、电感温升 40℃ 条件下的有效工作电流，实测饱和电流工况下最高温度稳定在 73℃，散热性能优异，可长期满负荷运行。

2.Isat（饱和电流）：电感值下降 30% 时对应的电流值，最高可达 60A，比同尺寸传统电感高出 20%-40%，可有效避免电源大电流工况下的磁饱和问题。3.定制化支持：高端型号可提供 ±5% 高精度、AEC-Q200 车规级定制，电感值覆盖 0.1μH 至 10μH 常用档位，可根据客户需求优化焊盘、尺寸等参数。

四、核心性能亮点

1、紧凑体积大功率，适配高密度布局：6.0×6.3×3.0mm 小巧封装，在同功率等级电感中体积更紧凑，比传统同功率绕线电感体积缩小 25% 以上，大幅节省 PCB 板空间，支持多相并联高密度布局，完美适配设备小型化、轻薄化设计需求，兼容自动化 SMT 贴装产线。

2、超低 DCR，高效节能低损耗：小感量型号 DCR 低至 1.7mΩ，高端型号可保持同等超低电阻水平，导通损耗显著降低，同时磁滞损耗、涡流损耗大幅减少，电源发热减少 35% 以上，长期满负荷运行更节能，电源转换效率提升 15%+，适配大功率节能场景。

3、全磁屏蔽，低 EMI 抗干扰：一体化封闭磁路设计，漏磁辐射比传统同规格电感低 80% 以上，有效避免对周边芯片、高速信号的干扰，无需额外增加 EMI 防护器件，简化电路设计、降低 BOM 成本，助力设备轻松通过 EMC 测试。

4、宽温高可靠，全场景适配：-55℃~+155℃ 极端宽温区间稳定工作，电感量温漂控制精准，可适配车载、工业、军工等严苛工况；通过高温高湿、温度循环、振动冲击、焊接耐热等可靠性测试，车规定制版可满足车载电子严苛要求。

5、无噪运行，适配敏感场景：一体成型无气隙结构，有效抑制磁致伸缩效应，运行过程中无蜂鸣噪音、无啸叫，特别适配医疗设备、高端消费电子等对噪音敏感的应用场景。

五、可靠性与认证体系

质量管理体系：全面通过 ISO9001 质量管理体系认证，车规级产品额外通过 IATF16949 汽车行业质量管理体系认证，确保产品质量稳定可控，符合规模化生产标准。

环保合规认证：全系列产品通过 RoHS、REACH 环保认证，采用无铅无卤设计，符合全球环保标准，可适配出口及高端环保产品需求。

可选车规认证：高端型号可提供 AEC-Q200 车规级元器件认证，满足新能源汽车电子领域的高可靠性要求，可广泛应用于车载供电场景。

可靠性测试：全面通过温度循环、高温存储、湿热老化、焊接耐热、振动与机械冲击、耐腐蚀性等测试，所有测试项目均满足工业级、车规级国际标准，适配多场景严苛工况。

六、设计与选型指南

1、电感值选型：根据开关电源的开关频率、输出纹波电流（建议纹波电流≤30% 负载电流）计算确定电感值，优先选择 0.10~10μH 常用档位的 ASD0630 系列产品，可覆盖绝大多数中大功率供电场景需求。

2、电流余量设计：为保障产品长期稳定运行，额定电流 Irms 建议预留 1.2~1.5 倍安全余量；饱和电流 Isat 必须大于系统峰值电流，避免大电流工况下磁饱和导致的发热、效率下降等问题，尤其适配大功率瞬态响应场景。

3、PCB 设计优化

焊盘设计需参考官方推荐尺寸，加大 PCB 铺铜面积，提升散热性能与焊接可靠性，适配 0630 标准封装贴装要求。

多相并联使用时，需保持电感间合理间距，避免热累积与磁耦合干扰，确保每只电感散热均匀、性能稳定。

高频布局时，电感需远离高速信号线路，充分发挥全磁屏蔽低 EMI 优势，降低电磁干扰风险。

4、场景适配建议：

AI 服务器、车载、军工场景：优先选择 ±5% 高精度、AEC-Q200 车规级型号，确保高可靠性与参数稳定性。

工业控制、5G 通信场景：选择常规精度、高饱和电流型号，兼顾性能与成本，适配大功率高频工况。

消费电子、快充场景：选择常规精度型号，优先选用低 DCR 规格，提升电源转换效率，兼顾成本控制。

七、总结

ASD0630 一体成型功率电感是安瑞科电子针对大功率、高密度、小空间电源场景打造的高端贴片电感，依托高磁通合金粉末压铸工艺、全封闭磁屏蔽结构，实现了紧凑体积与大功率输出的完美平衡，核心性能全面对标国际一线品牌。

产品具备超低 DCR、高饱和电流、低 EMI、宽温稳定、无噪运行等核心优势，可广泛适配 AI 算力、新能源汽车、工业控制、高端消费电子、5G 通信等关键领域，同时在供应链安全、成本控制、交期保障及技术支持上具备显著竞争力，为工程师提供稳定、高效、经济的国产化电感解决方案，助力高端电源领域国产替代进程，推动相关行业技术升级。

免责声明

本白皮书所提供的技术参数、应用建议均基于深圳市安瑞科电子有限公司实验室测试数据，实际应用中请结合具体产品场景进行验证测试。深圳市安瑞科电子有限公司保留对产品参数、规格的最终解释权与更新权。
