贴片功率电感BL7045技术资料（白皮书）

版本号：V1.0

发布日期：2025 年 3 月

出品单位：深圳市安瑞科电子有限公司

一、产品概述

ADBL7045贴片功率电感 是安瑞科电子面向紧凑型高频大功率、超薄型高密度电源场景推出的 7045 标准贴片一体成型功率电感，采用自研高性能锰锌铁氧体磁粉 + 一体压铸全封闭磁屏蔽工艺，具备高饱和电流、超低直流电阻、低磁损耗、超薄紧凑、抗干扰强、耐温可靠等特性，广泛应用于AI服务器供电、新能源车载电子、工业伺服电源、大功率快充、笔记本电脑、5G通信设备等领域。

1.1 核心产品定位

属系列：BL 一体成型贴片功率电感系列

封装尺寸：7.0mm×7.0mm×4.5mm（7045超薄贴片封装）

适用等级：工业级标准，支持 AECQ200 车规级定制开发

工作温度范围：40℃~+125℃，宽温域稳定运行，适配严苛高低温工况

核心优势：自研锰锌磁粉配方、超薄紧凑、高饱和抗偏置、全磁屏蔽低EMI、超低DCR、散热优异、高抗震可靠、高性价比、国产替代对标国际一线

1.2 典型应用场景

AI与算力设备：GPU/FPGA板载供电、服务器多相Buck电源、TLVR拓扑电路、高速存储模块供电、AI加速卡

新能源汽车电子：OBC车载充电机、DCDC电源、BMS电池管理系统、车灯驱动、ADAS域控、车载中控电源

工业控制领域：工业开关电源、伺服驱动器、PLC自动化设备、工业UPS、5G基站射频供电、变频器

高端消费电子：笔记本主板供电、大功率PD快充、超薄电源适配器、高端游戏机、无人机电源模块

通信与便携设备：智能网关、便携式医疗设备、安防大功率电源、物联网大功率终端

二、结构与工艺核心优势

2.1 一体成型全磁屏蔽结构

采用高压压铸一体成型工艺，绕组完全包覆于磁体内部，实现多重性能升级：

全封闭磁路设计，漏磁辐射大幅降低，EMI干扰小、无啸叫，不干扰周边高速信号与敏感芯片；

一体化致密磁体结构，热阻低、散热路径短，满载温升较同规格传统电感降低4~7℃，长期运行稳定性更强；

整体机械强度高，抗振动、抗冲击、抗跌落性能优异，适配车载、户外工业等严苛环境，使用寿命更长；

超薄4.5mm厚度，满足设备轻薄化、高密度PCB布局需求。

2.2 自研高性能锰锌磁粉配方工艺

安瑞科自主调配高纯度锰锌铁氧体磁粉，精准控制锰、锌、铁配比，添加微量改性元素优化磁粉晶粒与致密度：

磁粉配方优化：锰锌铁氧体精准配比，添加微量Ti、Nb改性元素，磁体致密度更高；

饱和磁通密度（Bs）可达0.43T以上，抗直流偏置能力强，大电流下电感衰减更小；

高频磁损耗低，适配100kHz~3MHz高频开关电源，完美兼容SiMOS、GaN氮化镓高频器件；

磁粉流动性好，压铸成型一致性高，批次参数离散度小，量产稳定性强。

2.3 高可靠性制造工艺

高温耐温绝缘体系，绕组绝缘耐压优异，满足工业/车规绝缘标准，可承受短时大电流冲击；

精密一体化贴片焊盘，端面平整，适配高速SMT贴装，焊接强度高，可耐受260℃回流焊高温；

整体致密无空隙，防潮、防尘、耐腐蚀，适应高湿、多粉尘工业与车载环境，长期运行可靠；

全流程自动化生产，磁体成型、绕组绕制、封装固化一体化，一致性好、不良率低。

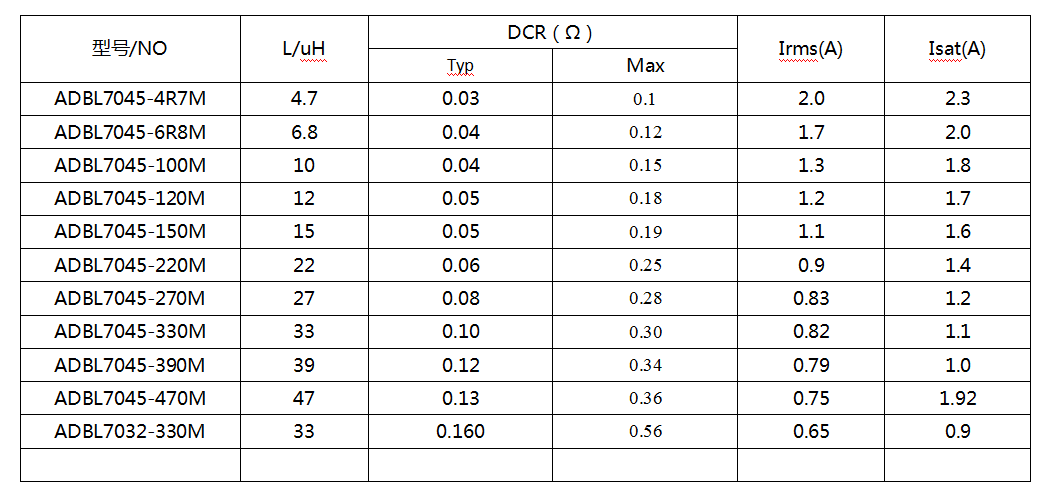

三、关键电气参数（典型型号）

参数说明：

1. Irms：环境温度25℃、电感温升40℃条件下的有效连续工作电流

2. Isat：电感值下降30%时对应的饱和电流，保障大电流工况下不磁饱和

3. 高端型号支持±5%高精度、AECQ200车规级、特殊焊盘/厚度定制

四、核心性能亮点

1. 高饱和抗偏置，大电流承载能力强

自研锰锌磁粉配方，饱和磁通密度可达0.43T以上，直流偏置下电感衰减可控，可承受AI算力、车载电源瞬时大电流冲击，避免磁饱和导致电源纹波增大、系统失稳。

2. 超低DCR，高效低损耗

小感量型号DCR低至12mΩ，导通损耗I²R显著降低，电源整体效率提升，设备发热减少，适合长时间满负荷运行的服务器、车载、工业电源场景。

3. 超薄紧凑+全磁屏蔽，低EMI易布局

7045超薄4.5mm厚度，适配轻薄化高密度PCB；一体封闭磁路漏磁极低，抗干扰能力强，可靠近高速芯片布局，简化EMC设计，降低整机BOM成本。

4. 宽温高可靠，多场景通用

40℃~+125℃宽温稳定，全温域电感漂移≤±10%；通过温度循环、湿热、振动冲击、机械应力等严苛可靠性测试，车规版满足AECQ200要求，适配车载、工业、户外等复杂环境。

五、可靠性与认证体系

质量管理体系：ISO9001质量管理体系、IATF16949汽车行业质量管理体系（车规产品）

环保合规认证：RoHS、REACH环保认证，全系列无铅无卤，符合全球电子电气环保标准

可选车规认证：AECQ200车规级元器件认证（高端定制型号）

可靠性测试：温度循环、高温存储、湿热老化、回流焊耐热、机械振动冲击、盐雾测试，均满足工业及车规国际标准

六、设计与选型指南

1. 电感值选型：依据开关频率、输出纹波电流（纹波电流建议≤30%负载电流）选型，BL7045覆盖1.0μH~220μH主流档位，适配高频高密度电源。

2. 电流余量设计：Irms额定电流预留1.2~1.5倍安全余量；Isat饱和电流必须大于系统峰值电流，AI、车载等高瞬态场景建议预留25%以上余量，防止饱和发热。

3. PCB设计优化：焊盘采用官方推荐尺寸，加大铺铜面积提升散热与焊接可靠性；多相并联布局保持合理间距，避免磁耦合干扰与热累积；高频应用远离高速信号走线，降低EMI干扰。

4. 场景适配建议：AI服务器/车载域控优先选用±5%高精度、AECQ200车规定制型号；笔记本/快充消费电子选用常规精度，兼顾成本与性能；工业高振动场景可选磁胶加固版本，进一步提升抗振动与抗干扰能力。

七、总结

安瑞科BL7045贴片功率电感是面向超薄紧凑、高频大功率、高密度电源打造的高端一体成型贴片功率电感，凭借自研锰锌磁粉配方、一体压铸全磁屏蔽、高饱和、超低DCR、超薄尺寸、高可靠性等核心优势，完美适配AI算力、新能源车载、工业控制、高端消费电子、通信设备等领域。

产品性能对标国际一线品牌，完美替代TDK,在国产供应链安全、交期稳定、成本可控、快速定制服务方面具备显著优势，为电源工程师提供高性能、高性价比的国产化替代方案，助力高端电源领域国产化升级。

免责声明

本白皮书所提供的技术参数、应用建议均基于安瑞科电子实验室测试数据，实际应用中请结合具体产品场景进行验证测试。深圳市安瑞科电子有限公司保留对产品参数、规格的最终解释权与更新权。

联系咨询

如需获取详细选型手册、样品测试、定制化方案或技术支持，可通过安瑞科电子官方渠道联系咨询。
